Точная модель печи
Название и паспорт отопителя нужны, чтобы не заменять требования производителя предположениями.
Для отопительной печи
Дымоход для печи по паспорту отопителя
Уточним подключение и маршрут, затем сформируем состав системы в конфигураторе для проверки специалистом.
Ориентир, не готовый подбор
У отопительных печей нет одного стандартного диаметра
Лёгкие бытовые печи могут иметь близкие размеры подключения, но переносить их на другую модель нельзя. Сначала найдите точное значение в паспорте.
| Оборудование | Паспортный ориентир | Что это значит |
|---|---|---|
| TMF «Огонь-батарея» 5–11 | 120 мм | Пример паспортного значения линейки отопительных печей; он не относится автоматически к печам других серий. |
| Печь другой модели | По паспорту | Проверьте патрубок, разрешённое топливо, режим эксплуатации и требования к каналу. |
| Промышленная или мощная печь | По проекту | Категория оборудования и мощность не заменяют документацию и расчёт конкретной установки. |
Если найденное значение не совпадает с уже существующим каналом, не подбирайте переход автоматически: сначала проверяется допустимость изменения сечения.
Источники примеров:TMF: Огонь-батарея 5 — паспортные характеристикиTMF: Огонь-батарея 11 — паспортные характеристики
Что проверить в паспорте
- точная модель, мощность и разрешённые виды топлива
- диаметр, направление и положение выходного патрубка
- требования к высоте, тяге, чистке и конфигурации канала
Материал и исполнение
- Режим постоянной или периодической топки фиксируем до выбора исполнения.
- Марку и толщину стали связываем с паспортными параметрами, а не с названием «отопительная печь».
- Видимые и наружные участки отмечаем отдельно, не подменяя техническую проверку выбором отделки.
Что проверить по безопасности
- Отметьте все стены, перекрытия, чердак и кровлю на пути трассы.
- Для существующего канала нужны размеры, состояние и доступ к осмотру.
- Проходы и расстояния до конструкций проверяются по применимой документации оборудования и системы.
Типовые ошибки
- скопировать решение от банной печи из-за похожего патрубка
- подобрать канал только по мощности или площади помещения
- не учитывать режим топки и холодный наружный участок
Примеры печей и дымоходов

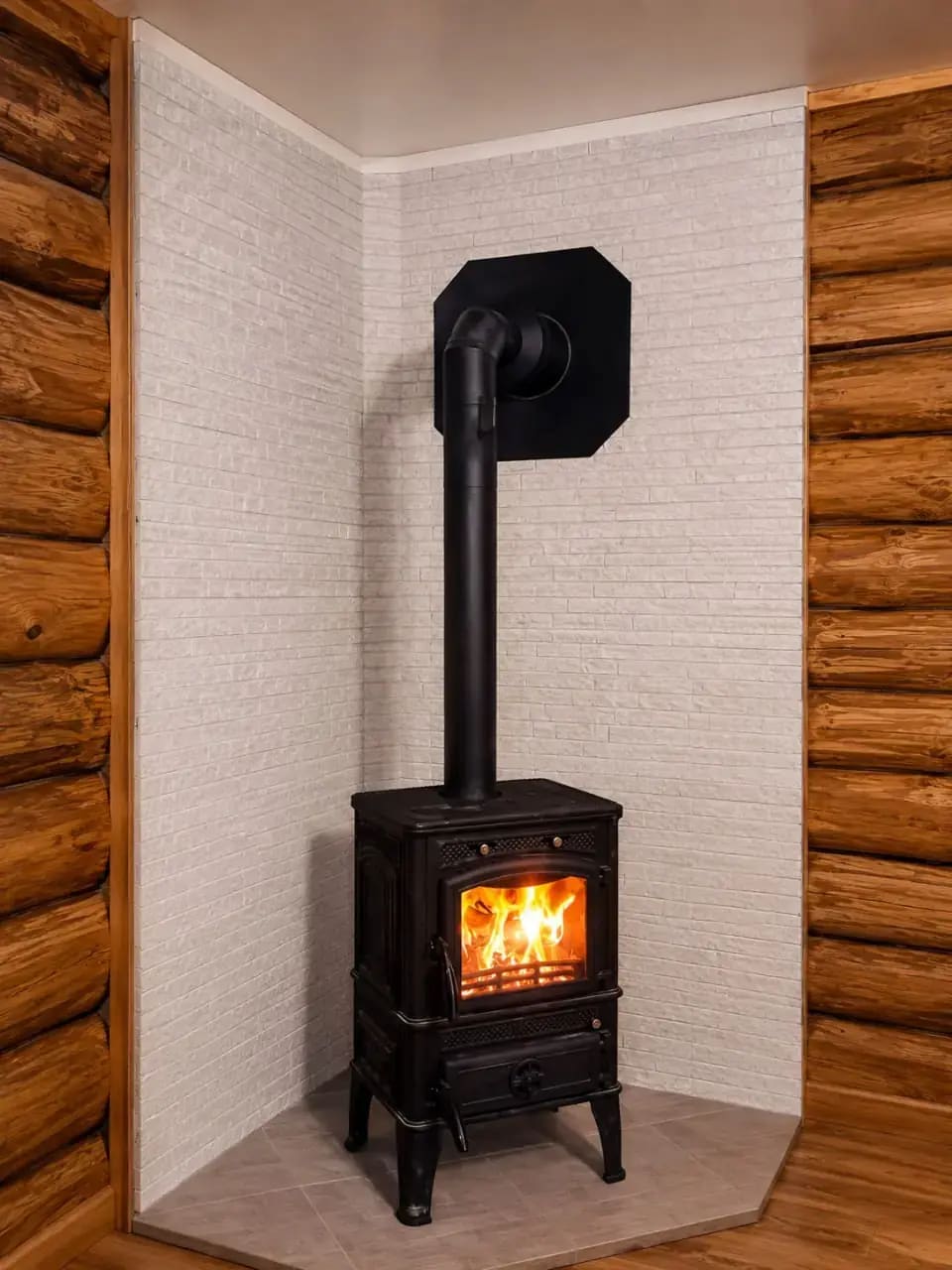

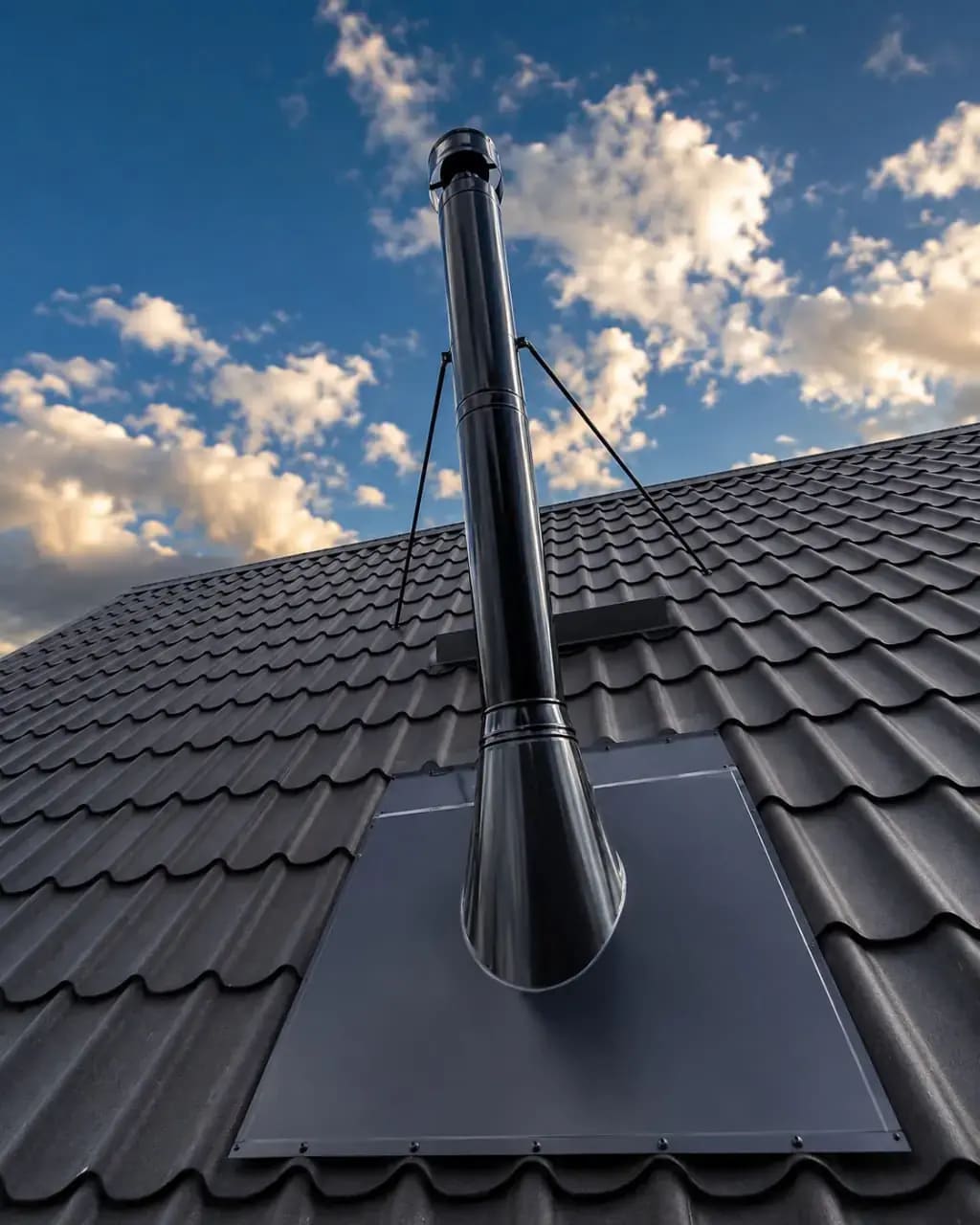

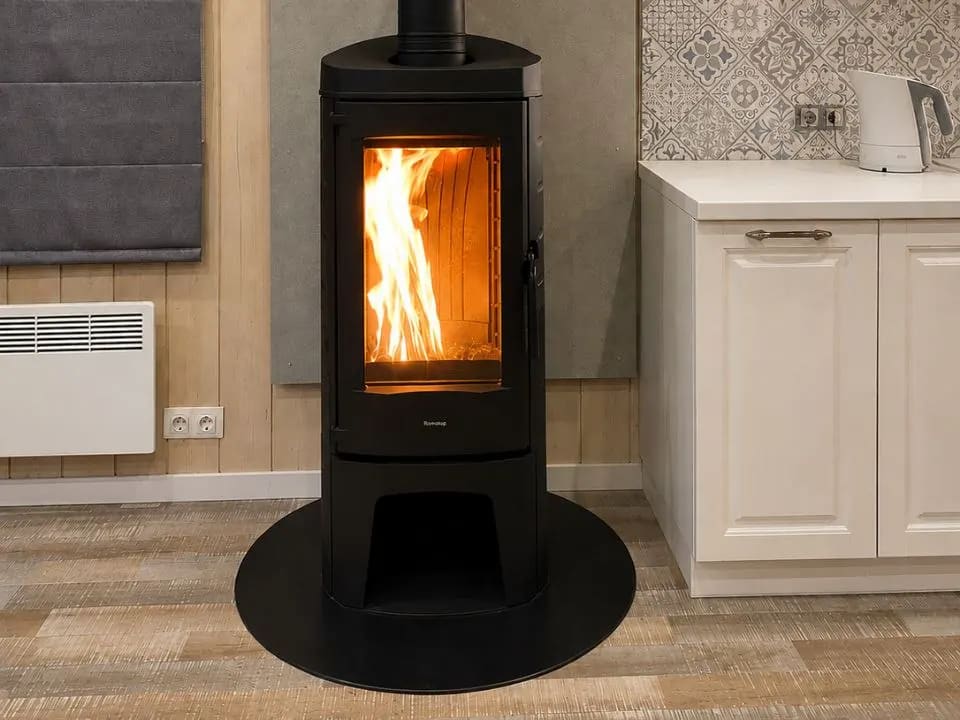

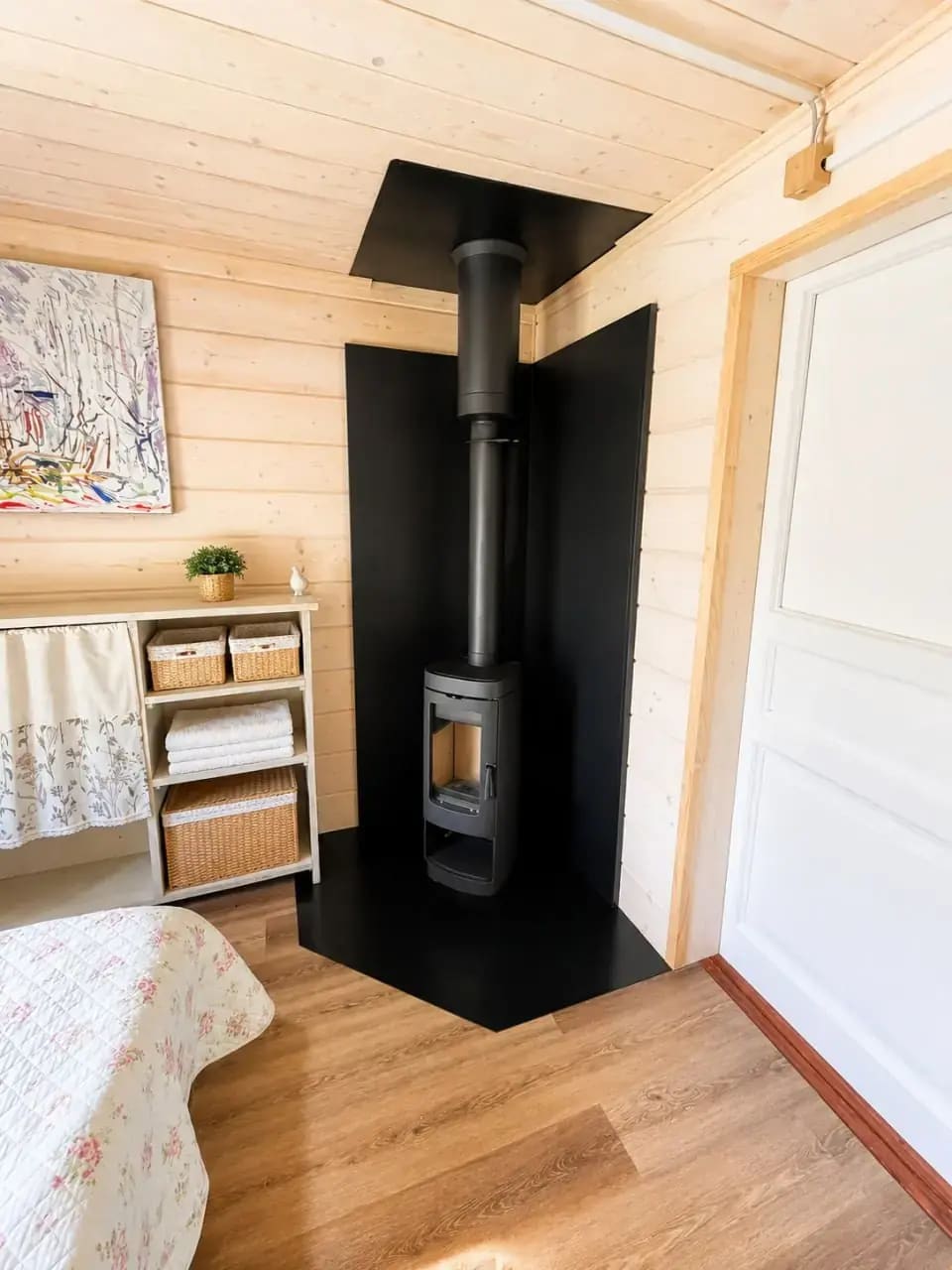

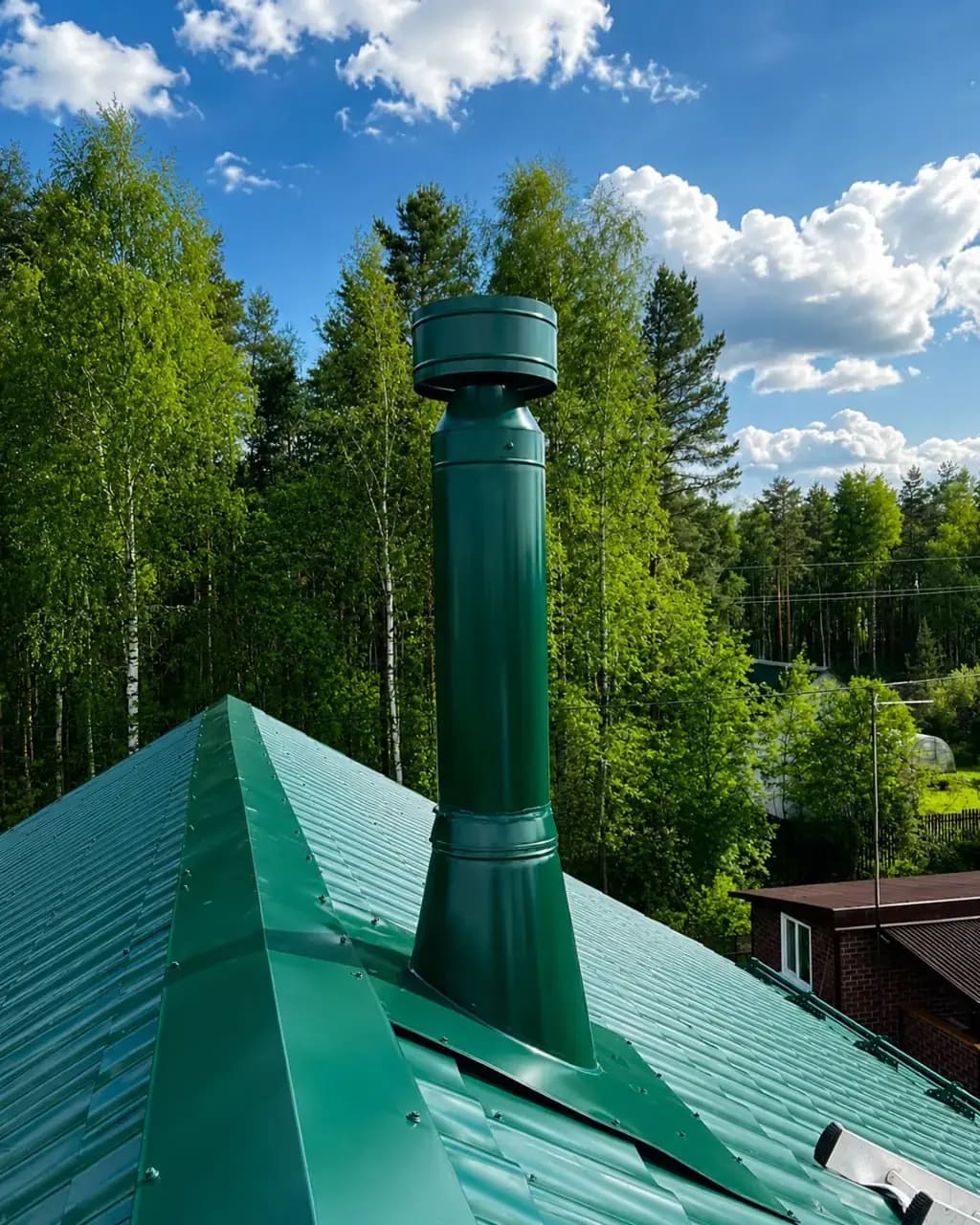

Пять фотографий показывают разные варианты размещения печи и прохождения дымохода. Для расчёта всё равно нужны модель печи, параметры патрубка и размеры объекта.
С чего начать расчёт
Подготовьте исходные данные. Если части информации нет, отметим её для уточнения.
Параметры подключения
Зафиксируйте размер, форму, направление и положение выходного патрубка.
Маршрут через дом
На плане отметьте помещения, этажи, перекрытия, кровлю или место выхода через стену.
Фото места установки
Нужны общий вид помещения и отдельные кадры предполагаемых проходов.
Выберите вариант трассы
Это отправная точка. Точный состав появится после проверки размеров и маршрута.
Вверх внутри дома
Трасса проходит через помещения и кровлю. В расчёте отмечаем каждую конструкцию на её пути.

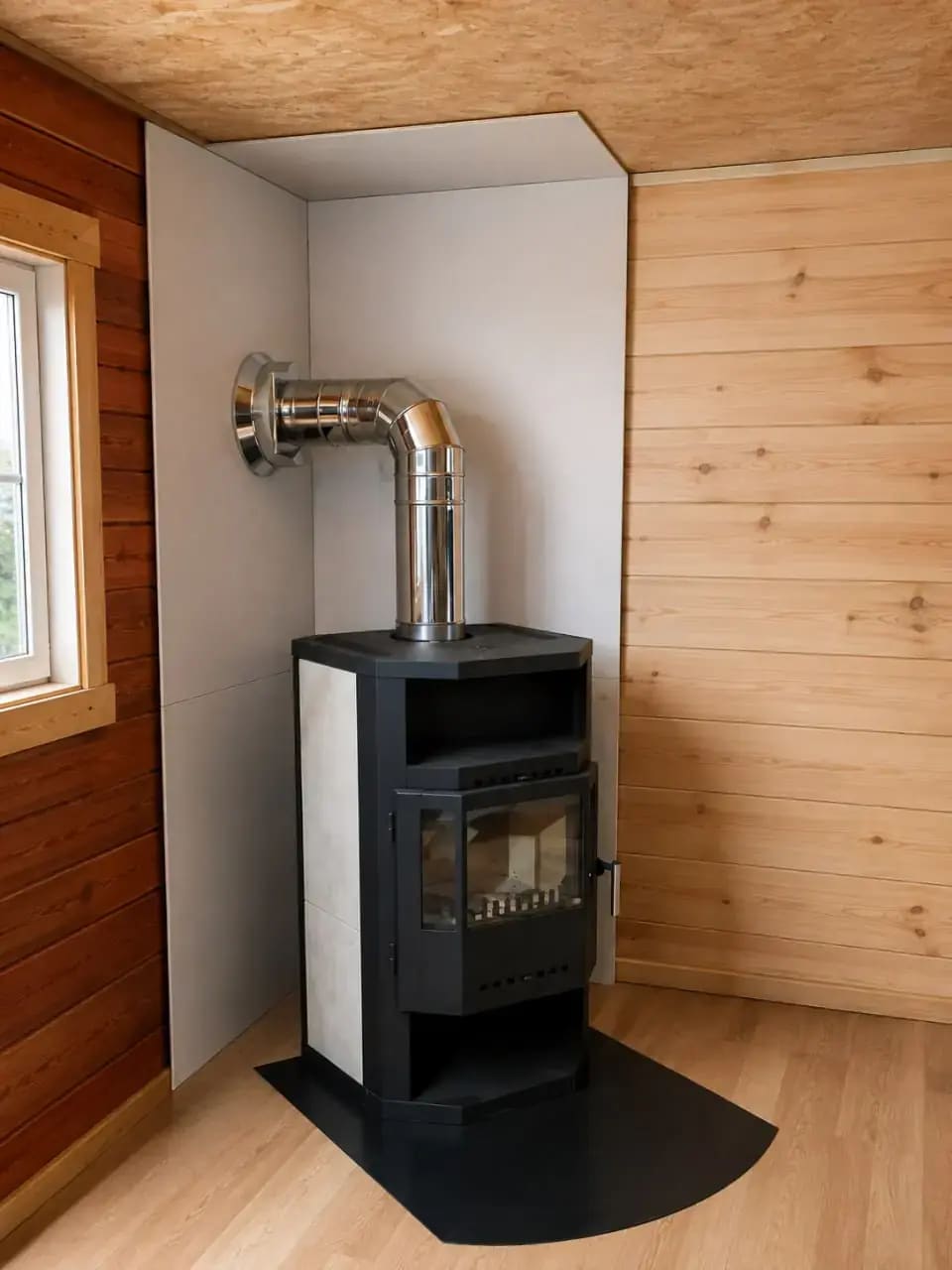

Маршрут и фотоЧерез стену и по фасаду
Трасса меняет направление у печи, выходит через стену и продолжается снаружи здания.
Маршрут и фотоЧто влияет на состав
Ответы становятся условиями расчёта, а не общими рекомендациями.
Какую модель подключаем?
Тип печи сам по себе не определяет параметры. Нужны данные выбранного отопителя.
Как расположен патрубок?
Проверяем его направление, размеры и положение относительно будущей трассы.
Через какие зоны проходит система?
На схеме разделяем помещения, перекрытия, чердак, кровлю и наружный участок.
Где находятся повороты и проходы?
Фиксируем их на плане до выбора конкретных фасонных и проходных элементов.
Что требует уточнения?
Неизвестные размеры и условия остаются открытыми вопросами, а не получают типовые значения.
Из чего складывается система
После ввода параметров группы связываются с реальными позициями каталога.
Стартовый участок
Связывает патрубок печи с дальнейшей системой после проверки соединительных размеров.
Смотреть изделияПрямые участки
Длины и исполнение выбираются по построенной трассе и применимым правилам.
Смотреть изделияПовороты и соединения
Фасонные элементы появляются в составе только там, где этого требует маршрут.
Смотреть изделияКрепление системы
Опоры и хомуты рассчитываются после определения положения всех участков.
Смотреть изделияГраница ответственности
Что видно сразу, а что требует проверки
Можем собрать сразу
- паспортные параметры и фотографии объекта;
- геометрию трассы по указанным параметрам;
- предварительный список реальных позиций.
Проверяет специалист
- совместимость оборудования и элементов;
- проходы, крепление и условия монтажа;
- финальный состав перед заказом.
Частые вопросы
Чем эта страница отличается от сценария для бани?
Здесь рассматривается отопительная печь в доме. Для банной печи предусмотрен отдельный сценарий с вопросами об объекте и его трассе.
Почему нельзя скопировать решение для банной печи?
Похожий диаметр патрубка не означает одинаковый режим работы, требования к каналу и маршрут через здание. Проверяем паспорт именно отопительной печи.
Можно рассчитать систему до покупки печи?
Можно сравнить маршруты и подготовить план. Соединительные размеры и итоговый состав останутся на проверке до выбора модели.
Что важнее для стали: мощность или режим топки?
Одного показателя недостаточно. Нужны паспортные параметры печи, разрешённое топливо, режим эксплуатации и условия каждого участка трассы.
Соберите исходные данные в одном расчёте
Получите схему и список позиций, которые можно отправить специалисту на проверку.
