Модель и паспорт котла
Точные данные оборудования нужны до выбора соединительных и основных элементов системы.
Для твердотопливного котла

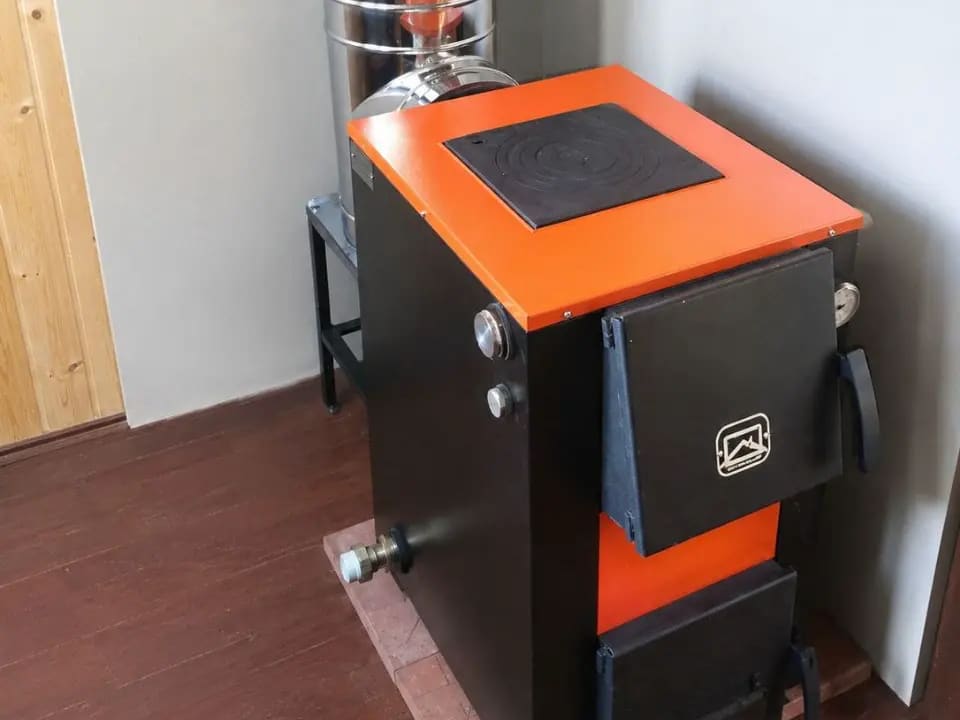

Дымоход для котла по требованиям оборудования
Начинаем с точной модели и документации, затем связываем подключение с маршрутом котельной.
Ориентир, не готовый подбор
Диаметр ТТ-котла зависит от конкретной модели
Даже внутри одной линейки производителя значения заметно различаются. Ниже — пример из паспорта ZOTA Cuba, а не универсальная таблица для всех котлов.
| Оборудование | Паспортный ориентир | Что это значит |
|---|---|---|
| ZOTA Cuba 15–20 | не менее 120 мм | Паспортное значение для моделей этой линейки мощностью 15 и 20 кВт. |
| ZOTA Cuba 25–32 | не менее 150 мм | Следующая группа той же линейки уже требует другой присоединительный размер. |
| ZOTA Cuba 40–60 | не менее 180 мм | Размер нельзя переносить на другой котёл с похожей мощностью. |
| ZOTA Cuba 80–130 | не менее 250 мм | Для проекта также проверяются требуемое разрежение и вся геометрия канала. |
Для вашего котла используйте паспорт именно его модели. Таблица показывает, почему диапазон «обычных диаметров» не заменяет документацию производителя.
Источники примеров:ZOTA: паспорт и инструкция Cuba C-Line
Что проверить в паспорте
- точная модель, мощность и разрешённые виды топлива
- присоединительный диаметр и минимальный диаметр дымовой трубы
- требуемое разрежение, температура уходящих газов и ограничения по монтажу
Материал и исполнение
- Сталь и толщина выбираются по подтверждённым параметрам котла и дымоходной системы.
- Учитываем топливо, рабочие режимы, температуру газов и условия образования конденсата.
- Одинаковый диаметр не делает разные исполнения взаимозаменяемыми.
Что проверить по безопасности
- Предусмотрите доступ к участкам, которые изготовитель требует осматривать и очищать.
- Не назначайте длину горизонтального участка и состав ревизии по общему совету — сверяйте паспорт и проект.
- Высота и разрежение должны соответствовать требованиям оборудования; принцип «чем выше, тем лучше» не используется.
Типовые ошибки
- выбрать диаметр «на глаз» или только по мощности
- скрыть в исходных данных повороты и горизонтальные участки котельной
- добавить или убрать ревизию и отвод конденсата без проверки документации
С чего начать расчёт
Подготовьте исходные данные. Если части информации нет, отметим её для уточнения.
Топливо и режим работы
Фиксируем сведения из документации и фактический сценарий использования котла.
Выходной патрубок
Нужны его размеры, форма, направление и высота относительно пола котельной.
План котельной и трассы
Отметьте стены, перекрытия, кровлю, фасад и доступное место для обслуживания.
Выберите вариант трассы
Это отправная точка. Точный состав появится после проверки размеров и маршрута.

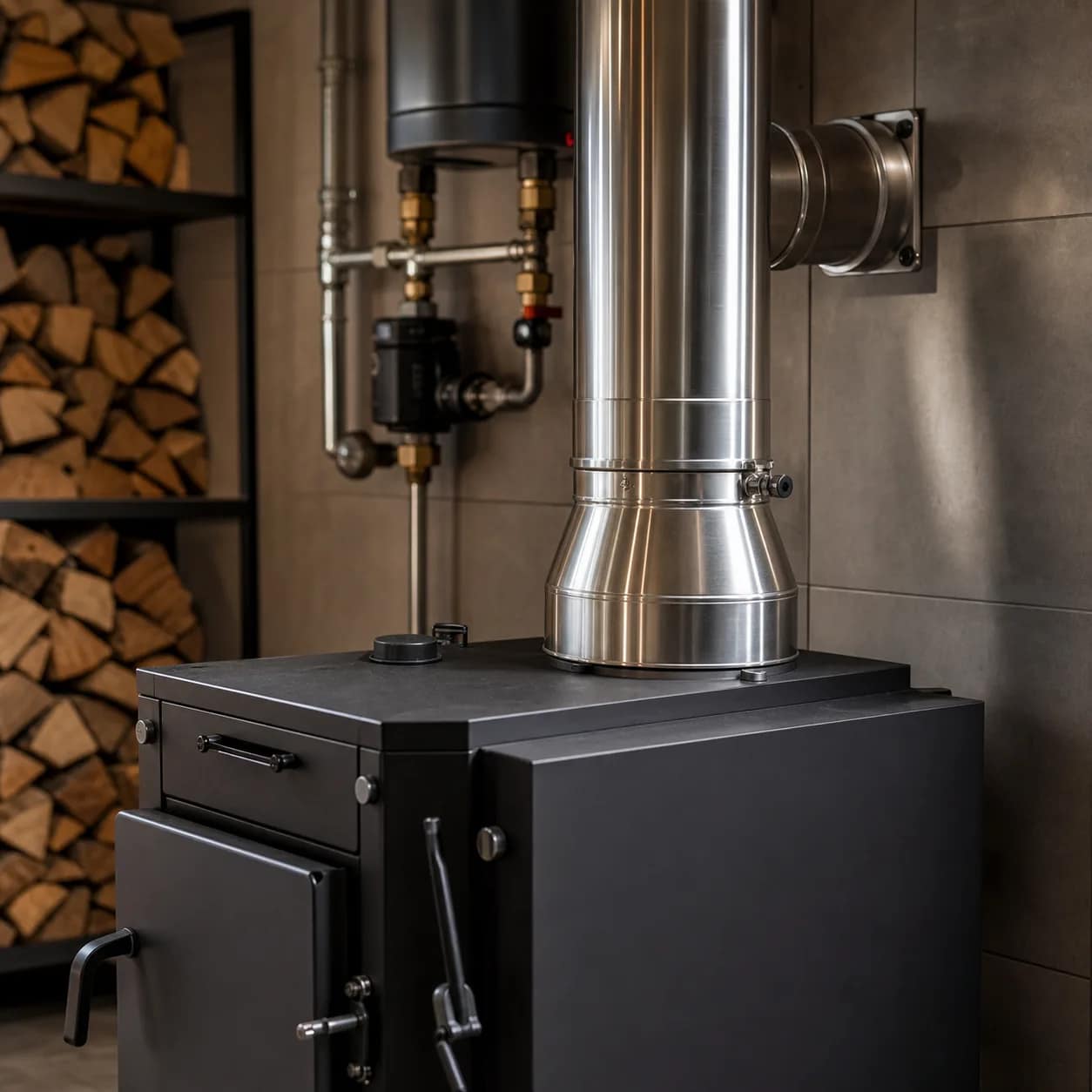

Вверх через здание
Маршрут проходит от котла к кровле. Все изменения направления и конструкции отмечаем на плане.

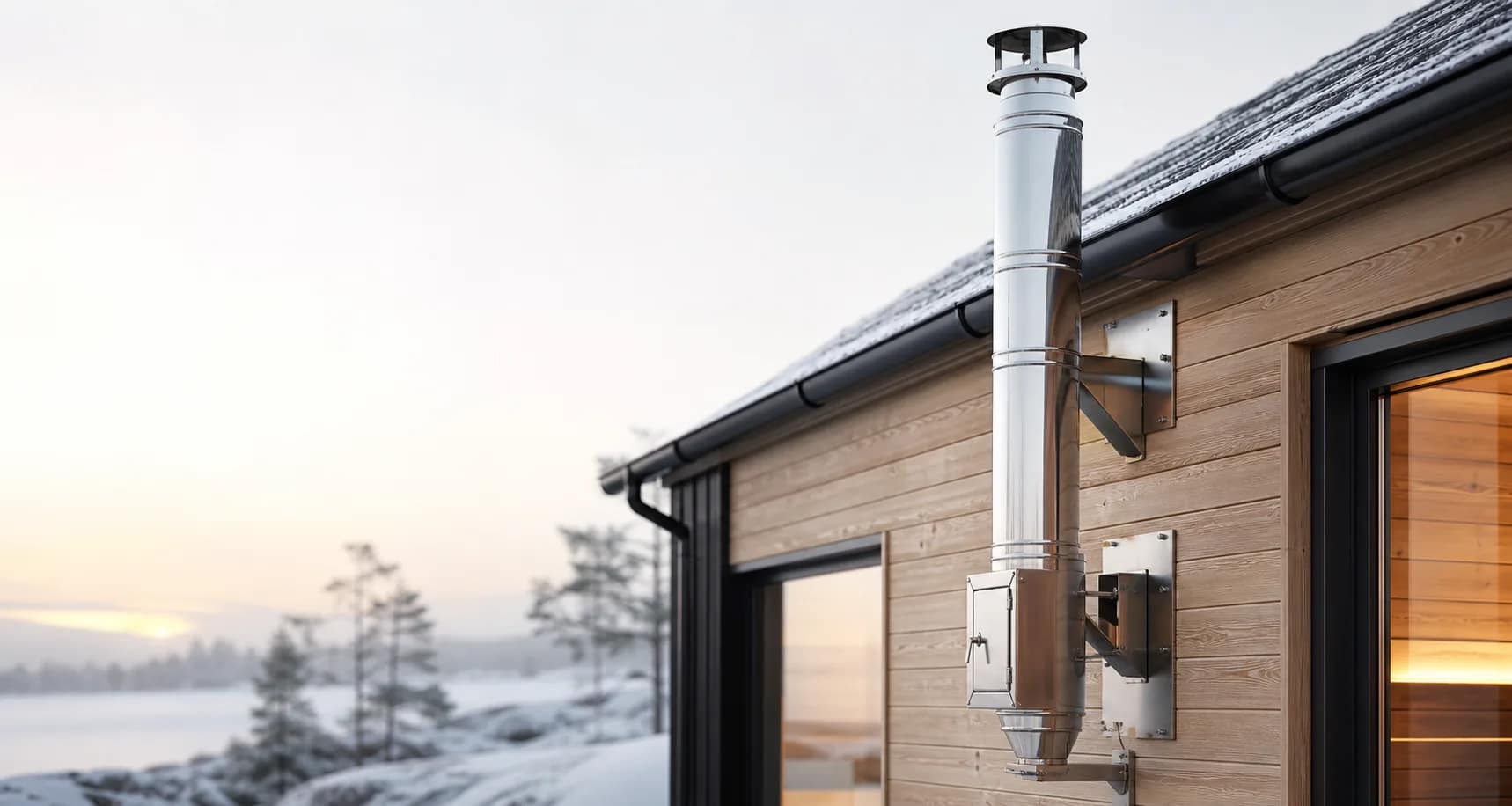

Маршрут и фотоВыход на фасад
Маршрут выходит через стену котельной и продолжается снаружи. Состав зависит от полной геометрии.
Маршрут и фотоЧто влияет на состав
Ответы становятся условиями расчёта, а не общими рекомендациями.
Какой котёл подключается?
Мощность и вид топлива не заменяют точную модель и требования её производителя.
Что указано в паспорте?
Используем только явно указанные параметры и сохраняем источник для последующей проверки.
Как расположен выход котла?
Его размеры и положение связываем с первым участком и всей геометрией трассы.
Как проходит трасса котельной?
Отмечаем направление, повороты, конструкции, наружные участки и доступное пространство.
Что нужно проверить вручную?
Все неподтверждённые условия переводят расчёт в статус, требующий уточнения.
Из чего складывается система
После ввода параметров группы связываются с реальными позициями каталога.
Подключение котла
Первый участок подбирается после сверки патрубка и документации оборудования.
Смотреть изделияОсновная трасса
Длины и исполнение участков определяются построенной схемой и применимыми правилами.
Смотреть изделияИзменение направления
Тройники и другие фасонные элементы добавляются только по геометрии проекта.
Смотреть изделияОпоры и крепление
Количество и размещение крепежа уточняются после определения всей трассы.
Смотреть изделияГраница ответственности
Что видно сразу, а что требует проверки
Можем собрать сразу
- паспортные параметры и фотографии объекта;
- геометрию трассы по указанным параметрам;
- предварительный список реальных позиций.
Проверяет специалист
- совместимость оборудования и элементов;
- проходы, крепление и условия монтажа;
- финальный состав перед заказом.
Частые вопросы
Можно подобрать дымоход только по мощности котла?
Нет. Нужны точная модель, документация, данные выходного патрубка и схема будущей трассы.
Всегда ли нужен сборник конденсата?
Не назначаем его универсально для любого котла. Проверяем документацию оборудования, конфигурацию трассы и требования выбранной дымоходной системы; необходимые сервисные узлы фиксируем в проекте.
Можно сделать горизонтальный участок длиной один метр?
Один метр нельзя считать разрешением по умолчанию. Допустимая геометрия определяется паспортом конкретного котла, требованиями системы и расчётом всей трассы.
Когда расчёт считается окончательным?
Конфигуратор собирает комплект по указанным параметрам. Проверенный статус появляется только после подтверждения исходных данных и состава специалистом.
