Модель и паспорт топки
Документация выбранного оборудования задаёт исходные данные для дальнейшей проверки.
Для камина

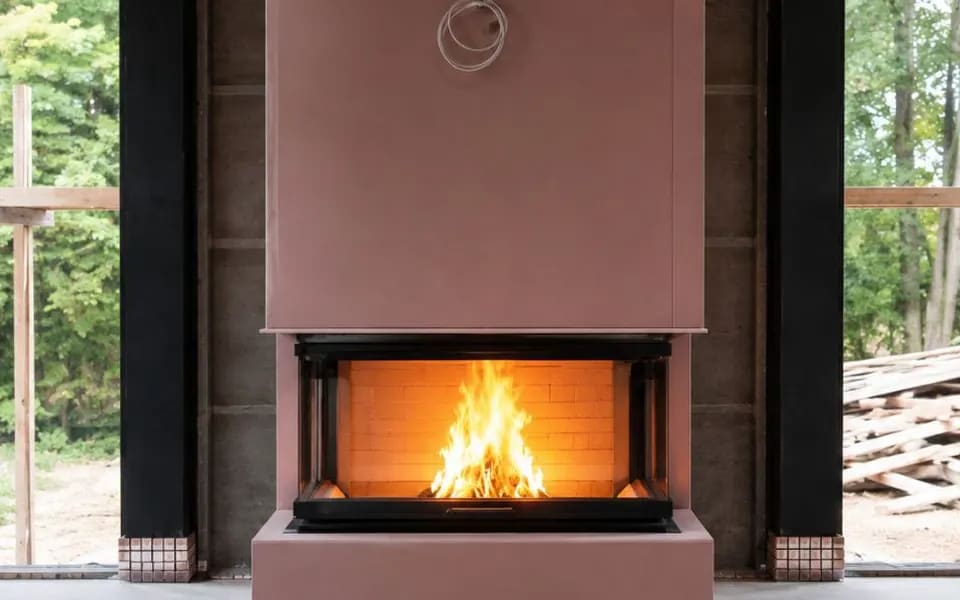

Дымоход для камина с учётом топки и дома
Сопоставим документацию топки, место подключения и маршрут, не подменяя расчёт готовым шаблоном.
Ориентир, не готовый подбор
Размер топки не заменяет диаметр из паспорта
У каминных топок диаметр относится к конкретной конструкции. Даже одинаковая мощность или ширина фасада не подтверждает одинаковое подключение.
| Оборудование | Паспортный ориентир | Что это значит |
|---|---|---|
| Kratki SIMPLE, 8 кВт | 200 мм | Значение выходного отверстия указано производителем для этой топки. |
| Kratki Wiktor, 14 кВт | 200 мм | Совпадение с другой моделью показывает только размер патрубка, но не делает проекты взаимозаменяемыми. |
| Другая топка или открытый камин | По документации и расчёту | Нужны параметры конкретной топки либо расчёт открытого очага и существующего канала. |
Не уменьшайте сечение переходником только потому, что такой переход есть в каталоге. Допустимость подключения проверяется для выбранной топки и полной трассы.
Источники примеров:Kratki: топка SIMPLE 8 кВт — выход 200 ммKratki: топка Wiktor 14 кВт — выход 200 мм
Что проверить в паспорте
- модель топки, диаметр выхода и температура дымовых газов
- требуемые параметры тяги, высоты и конфигурации канала
- условия подключения, подачи воздуха и обслуживания
Материал и исполнение
- Материал канала выбирается после проверки температуры и режима выбранной топки.
- Для существующей шахты отдельно оцениваются её размеры, состояние и совместимое решение для гильзования.
- Внешний вид видимых труб выбирается только после технической совместимости.
Что проверить по безопасности
- Проверьте документацию топки и применимые требования к индивидуальному каналу.
- Зафиксируйте все отклонения, повороты и точки прохода конструкций.
- Недостаточную тягу, задымление и состояние существующего канала должен оценить специалист.
Типовые ошибки
- выбрать диаметр по площади комнаты или ширине портала
- снизить сечение без подтверждения производителя и расчёта
- считать существующий канал пригодным только потому, что он уже использовался
С чего начать расчёт
Подготовьте исходные данные. Если части информации нет, отметим её для уточнения.
Место подключения
Нужны размеры патрубка, его направление и положение относительно стены или шахты.
Данные существующего канала
Если канал уже есть, зафиксируйте его размеры, маршрут и доступные документы.
План и фотографии
Покажите помещение, этажи, перекрытия и предполагаемое завершение трассы.
Выберите вариант трассы
Это отправная точка. Точный состав появится после проверки размеров и маршрута.

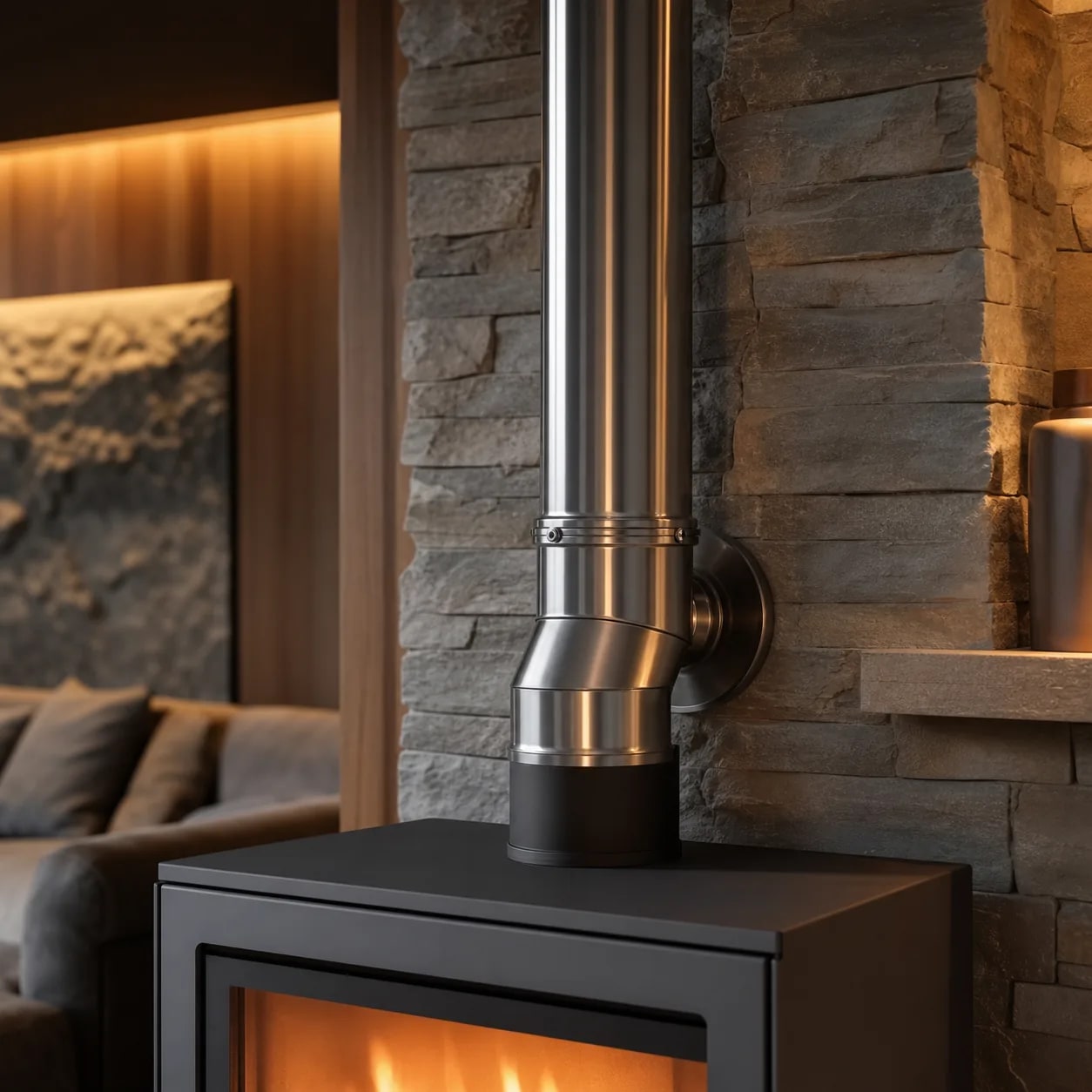

Новая модульная трасса
Маршрут строится от топки через дом. Сначала фиксируем геометрию, затем выбираем элементы.
Подключение к существующему каналу
Состояние, размеры и конфигурацию канала нужно проверить до определения состава системы.
Что влияет на состав
Ответы становятся условиями расчёта, а не общими рекомендациями.
Какая топка выбрана?
Название камина без модели не подтверждает соединительные и рабочие параметры.
Где находится точка подключения?
Её положение связываем с будущей трассой и доступным пространством в помещении.
Есть ли готовый дымовой канал?
Для существующего канала собираем отдельный пакет размеров, фотографий и документов.
Какая часть системы будет видимой?
Отмечаем видимые участки отдельно, не меняя технические требования ради оформления.
Каких исходных данных не хватает?
Список уточнений остаётся частью расчёта до проверки объекта и оборудования.
Из чего складывается система
После ввода параметров группы связываются с реальными позициями каталога.
Подключение топки
Начальный участок выбирается по документации оборудования и фактическому патрубку.
Смотреть изделияУчастки трассы
Прямые и утеплённые элементы распределяются по схеме после проверки маршрута.
Смотреть изделияПовороты и ревизионные элементы
Их положение определяется геометрией трассы и подтверждёнными требованиями.
Смотреть изделияОпоры и крепление
Состав крепежа зависит от размещения системы и уточняется по полной схеме.
Смотреть изделияГраница ответственности
Что видно сразу, а что требует проверки
Можем собрать сразу
- паспортные параметры и фотографии объекта;
- геометрию трассы по указанным параметрам;
- предварительный список реальных позиций.
Проверяет специалист
- совместимость оборудования и элементов;
- проходы, крепление и условия монтажа;
- финальный состав перед заказом.
Частые вопросы
Можно подключить камин к существующему каналу?
Такой вариант можно рассмотреть после проверки размеров, состояния, маршрута канала и требований выбранной топки.
Почему камин может дымить в помещение?
Причин может быть несколько: от условий розжига и притока воздуха до геометрии, состояния или тяги канала. Эксплуатацию и проект нужно проверять по месту, а не устранять симптом случайным увеличением трубы.
Какой минимальной высоты должен быть дымоход камина?
Единого значения для всех топок на этой странице нет. Берём требование из паспорта выбранной модели и проверяем тягу с учётом всей трассы и здания.
Можно уменьшить диаметр переходником?
Наличие переходника в каталоге не подтверждает допустимость сужения для топки. Изменение сечения возможно только после проверки документации и проекта.
