Точная модель котла
Название модели и паспорт нужны до любых выводов о типе и конфигурации системы.
Для газового котла
Система отвода для конкретной модели котла
Проверим документацию оборудования и допустимую конфигурацию, прежде чем связывать её с товарами каталога.
Ориентир, не готовый подбор
Для газового котла сначала определяется тип системы
У закрытых камер применяются системы отвода и воздухозабора, заданные производителем. Размеры и допустимая длина зависят от конкретной модели и комплектации.
| Оборудование | Паспортный ориентир | Что это значит |
|---|---|---|
| BAXI ECO Life, закрытая камера | 60/100 мм или раздельная 80 мм | Производитель указывает коаксиальный и раздельный варианты, а также разные предельные длины. |
| Другой котёл с закрытой камерой | По руководству модели | Внешне похожие котлы могут иметь другой набор разрешённых компонентов и ограничений. |
| Котёл иного типа | После определения системы | Сначала проверяются камера сгорания, документация и допустимая схема отвода продуктов сгорания. |
Не заменяйте фирменные или разрешённые производителем компоненты деталями только по совпадению диаметра. Подключение газового оборудования требует отдельной проверки уполномоченным специалистом.
Источники примеров:BAXI: ECO Life — типы и размеры дымоотводящих трубBAXI: руководство по установке коаксиальной и раздельной систем
Что проверить в паспорте
- точная модель и тип камеры сгорания
- разрешённая коаксиальная, раздельная или иная конфигурация
- диаметры, предельные длины, эквиваленты поворотов и требования к терминалу
Материал и исполнение
- Используем только компоненты, допустимые документацией выбранного котла.
- Совпадение размера не подтверждает материал, герметичность и совместимость соединения.
- Для конденсационного оборудования отдельно проверяются требования к конденсату и материалам системы.
Что проверить по безопасности
- Расположение вывода относительно фасада, проёмов и соседних объектов проверяется по проекту и применимым требованиям.
- Герметичность и комплектность соединений подтверждаются при монтаже.
- Подключение и ввод газового оборудования выполняются в установленном порядке профильными специалистами.
Типовые ошибки
- выбрать схему только по мощности или внешнему виду котла
- превысить разрешённую длину или число поворотов
- заменить компонент аналогом без подтверждения совместимости
С чего начать расчёт
Подготовьте исходные данные. Если части информации нет, отметим её для уточнения.
Требования производителя
Зафиксируйте разрешённые производителем варианты подключения и все указанные ограничения.
Параметры подключения
Нужны фактические размеры, форма, направление и расположение выходов оборудования.
План и фотографии
Покажите помещение, предполагаемый маршрут, фасад или существующий канал.
Выберите вариант трассы
Это отправная точка. Точный состав появится после проверки размеров и маршрута.

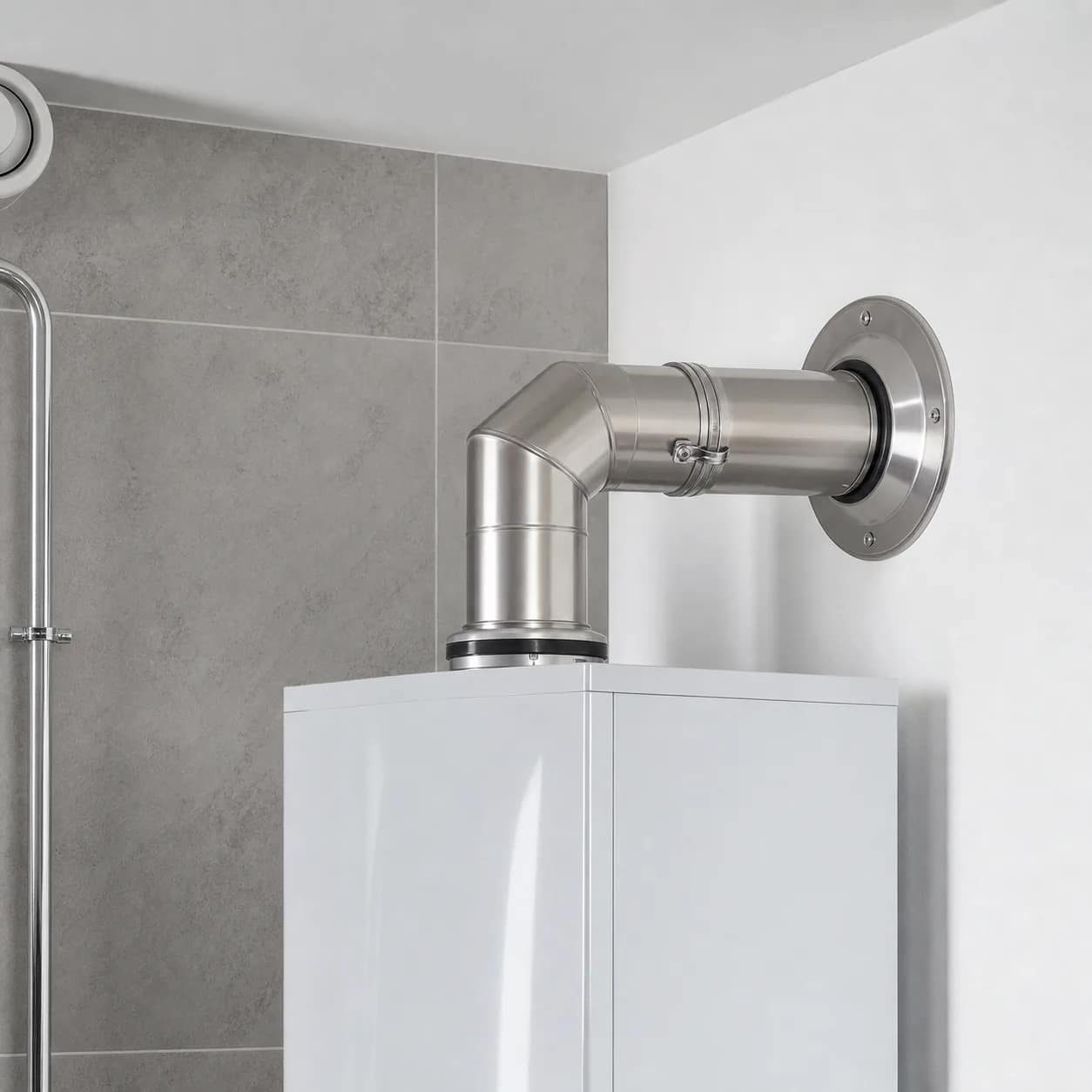

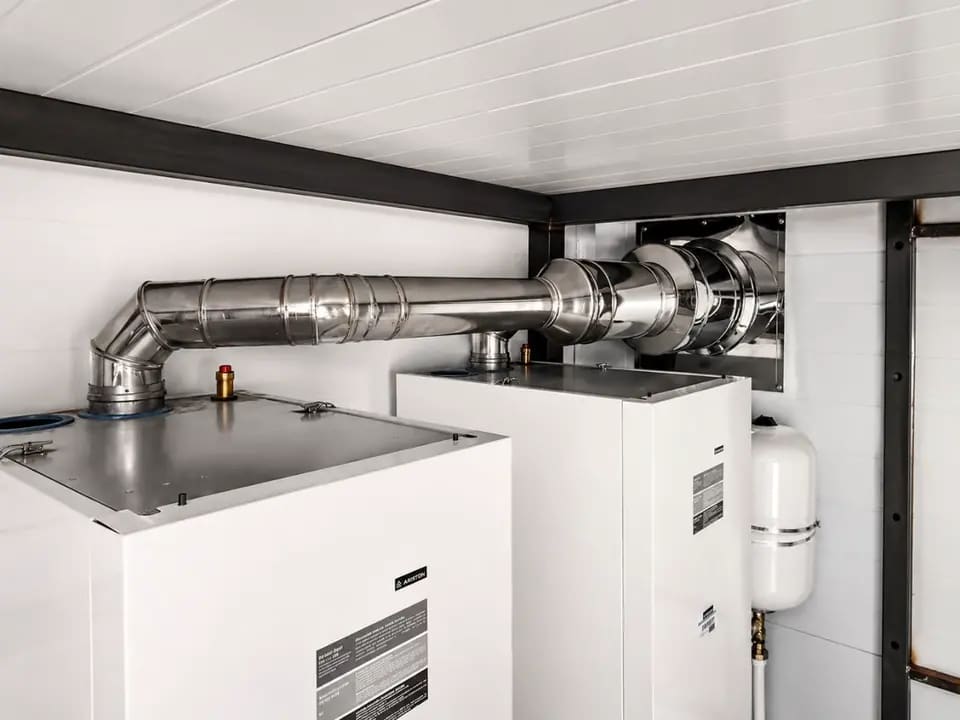

Система по документации котла
Конфигурацию рассматриваем только в пределах вариантов, указанных для выбранной модели.

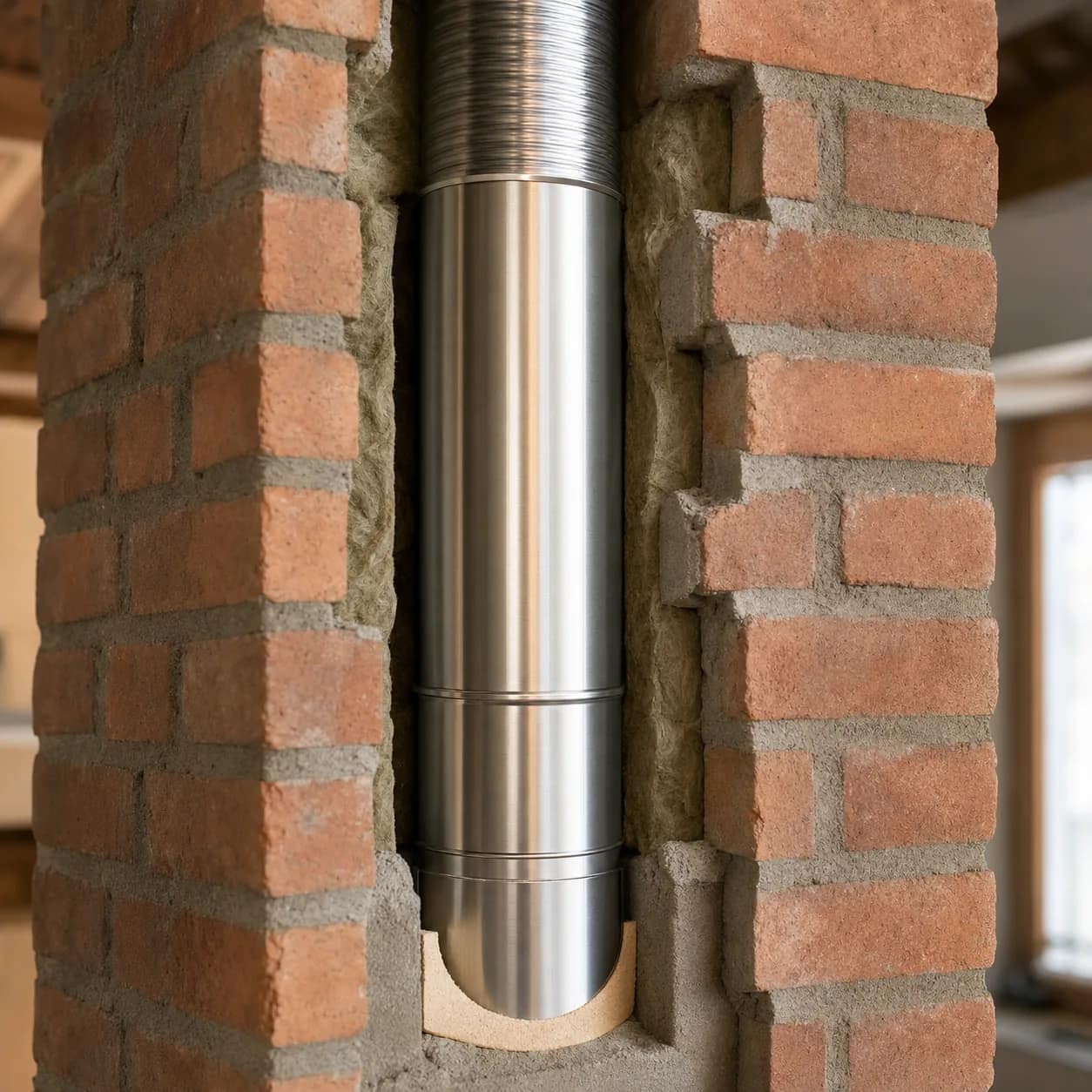

Подключение к существующему каналу
Сначала проверяем документацию котла, затем собираем данные о канале и его фактическом состоянии.
Что влияет на состав
Ответы становятся условиями расчёта, а не общими рекомендациями.
Какая модель котла выбрана?
Общее обозначение газового котла не подтверждает допустимую схему подключения.
Что разрешает производитель?
В расчёт попадают только варианты, которые можно связать с документацией конкретного оборудования.
Есть ли фирменные компоненты?
Их состав и возможность замены нельзя определять по внешнему сходству или одному размеру.
Как проходит предполагаемый маршрут?
Отмечаем все участки и изменения направления, но не назначаем элементы до проверки системы котла.
Какие сведения ещё не подтверждены?
До их получения расчёт остаётся списком исходных данных и вопросов для специалиста.
Из чего складывается система
После ввода параметров группы связываются с реальными позициями каталога.
Подключение оборудования
Сначала проверяется допустимость компонентов для точной модели котла.
Участки системы
Товары каталога можно предложить только после подтверждения типа и конфигурации отвода.
Изменение направления
Геометрия маршрута сопоставляется с ограничениями из документации оборудования.
Проверка специалистом
До подтверждения исходных данных автоматический подбор не получает проверенный статус.
Граница ответственности
Что видно сразу, а что требует проверки
Можем собрать сразу
- паспортные параметры и фотографии объекта;
- геометрию трассы по указанным параметрам;
- предварительный список реальных позиций.
Проверяет специалист
- совместимость оборудования и элементов;
- проходы, крепление и условия монтажа;
- финальный состав перед заказом.
Частые вопросы
Чем коаксиальная система отличается от обычной трубы?
В коаксиальной системе по раздельным каналам одного узла отводятся продукты сгорания и подаётся воздух. Применимость, размеры и конфигурацию задаёт изготовитель конкретного котла.
Можно вывести систему вертикально?
Некоторые модели и комплекты допускают разные варианты, но разрешение определяется руководством котла и проектом. Нельзя переносить схему от похожего оборудования.
Можно использовать существующий канал?
Вариант рассматривается только после проверки требований котла и сбора данных о самом канале.
Кто должен согласовать и подключить газовый котёл?
Порядок проектирования, монтажа, проверки и ввода газового оборудования нужно уточнять у уполномоченной организации для вашего объекта. Наш конфигуратор не заменяет эту процедуру.
