Сценарий: выход на фасад

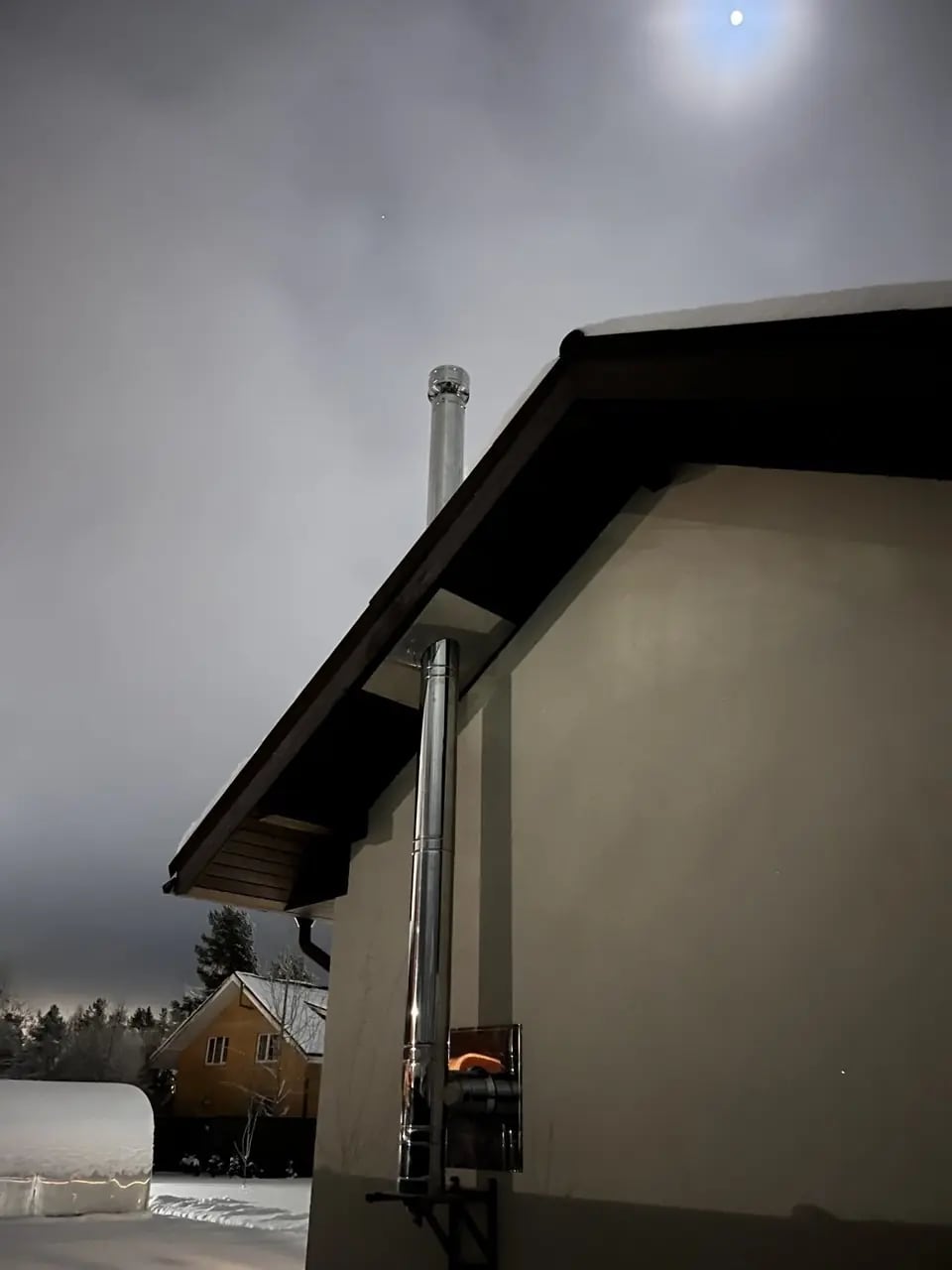

Дымоход через стену: какие размеры нужны для наружной трассы
В маршруте через стену важен не только горизонтальный участок. Нужно связать высоту патрубка, толщину и материал стены, положение наружного тройника, высоту фасада, вынос кровли и точки крепления.
Рассчитать свой комплект
Короткий ответ
С чего начать
Сначала зафиксируйте оборудование и геометрию прохода, затем опишите наружный вертикальный участок. Конфигуратор соберёт эти данные в один маршрут и предложит предварительный состав; узел прохода и крепления проверяются по объекту и инструкции выбранной системы.
Что подготовить для расчёта
- модель отопителя, диаметр и направление патрубка;
- высота оси патрубка и расстояние от отопителя до стены;
- материал и полная толщина стены;
- желаемая точка выхода и доступное место снаружи;
- высота наружного подъёма, выступ карниза и геометрия кровли;
- состояние и материал фасада в предполагаемых точках опор.
Как читать схему через стену
Маршрут обычно рассматривают как последовательность узлов: подключение отопителя, участок до стены, проход строительной конструкции, поворот к вертикали и наружный подъём. В конкретной модульной системе поворот может быть организован тройником с сервисной нижней частью, но состав и наименования деталей необходимо брать из каталога и инструкции выбранного производителя.
Именно поэтому отвод 90° и тройник 90° нельзя автоматически считать взаимозаменяемыми. Они выполняют разные функции в компоновке, а выбор зависит от маршрута, обслуживания и доступных совместимых SKU.
Почему одной длины стены недостаточно
Для прохода нужны сведения обо всех слоях стены, а для наружной части — ещё и положение карниза, окон, инженерных коммуникаций и доступных оснований под крепление. Эти данные влияют на геометрию трассы и перечень элементов, даже если внутренняя часть выглядит одинаково.
Фотографии фасада полезны вместе с размерами, но не заменяют их. Хороший исходный пакет включает общий вид, крупный план предполагаемого прохода и измерения от стабильных ориентиров.
Что проверять в готовой спецификации
Сверьте, что в расчёте отображаются все зоны: соединение с отопителем, стеновой узел, элемент поворота, опора нижнего узла, прямые утеплённые участки, крепления и верхнее завершение. Количество креплений не стоит назначать одной универсальной формулой без учёта инструкции системы и несущей способности основания.
Конфигуратор даёт объяснимую основу для сметы: видно, из какого размера появилась каждая группа элементов и какие поля ещё требуют подтверждения специалистом.
Проверяемая основа
Источники
- СП 7.13130.2013 на сайте МЧС России
Базовый свод правил по требованиям пожарной безопасности для отопления, вентиляции и кондиционирования.
- Постановление Правительства РФ № 1479
Официальная публикация Правил противопожарного режима в Российской Федерации.
- Примеры монтажа систем «Вулкан»
Примеры узлов через стену и кровлю, тройников, опор и переходов в рамках одной системы производителя.
- Техническая поддержка производителя «Вулкан»
Каталоги, инструкции и схемы конкретной модульной системы дымоходов.
