Узел: тройник 90°
Комплект дымохода с тройником 90°: когда он появляется в схеме через стену
В фасадной трассе тройник 90° может соединять горизонтальный выход через стену с вертикальным подъёмом и нижним сервисным узлом. Это не то же самое, что простой отвод 90°.
Рассчитать свой комплект
Короткий ответ
С чего начать
Если схема предполагает наружный вертикальный ствол с обслуживаемой нижней частью, тройник рассматривают как отдельный функциональный узел. Его точное исполнение, опора, нижняя заглушка или конденсатосборник и соседние элементы выбираются только внутри совместимой системы.
Что подготовить для расчёта
- диаметр и исполнение подключаемой системы;
- отметка горизонтального выхода через стену;
- расстояние от стены до оси наружного вертикального участка;
- вариант нижнего сервисного элемента по документации системы;
- основание и место для опорной консоли;
- высота вертикального участка и условия его крепления.
Чем тройник отличается от отвода
Отвод меняет направление трассы. Тройник имеет три присоединения и в типовой фасадной компоновке конкретной системы может одновременно принимать горизонтальное подключение, продолжать вертикальный подъём и формировать нижнюю сервисную часть. Поэтому замена одного элемента другим меняет не только название позиции, но и устройство узла.

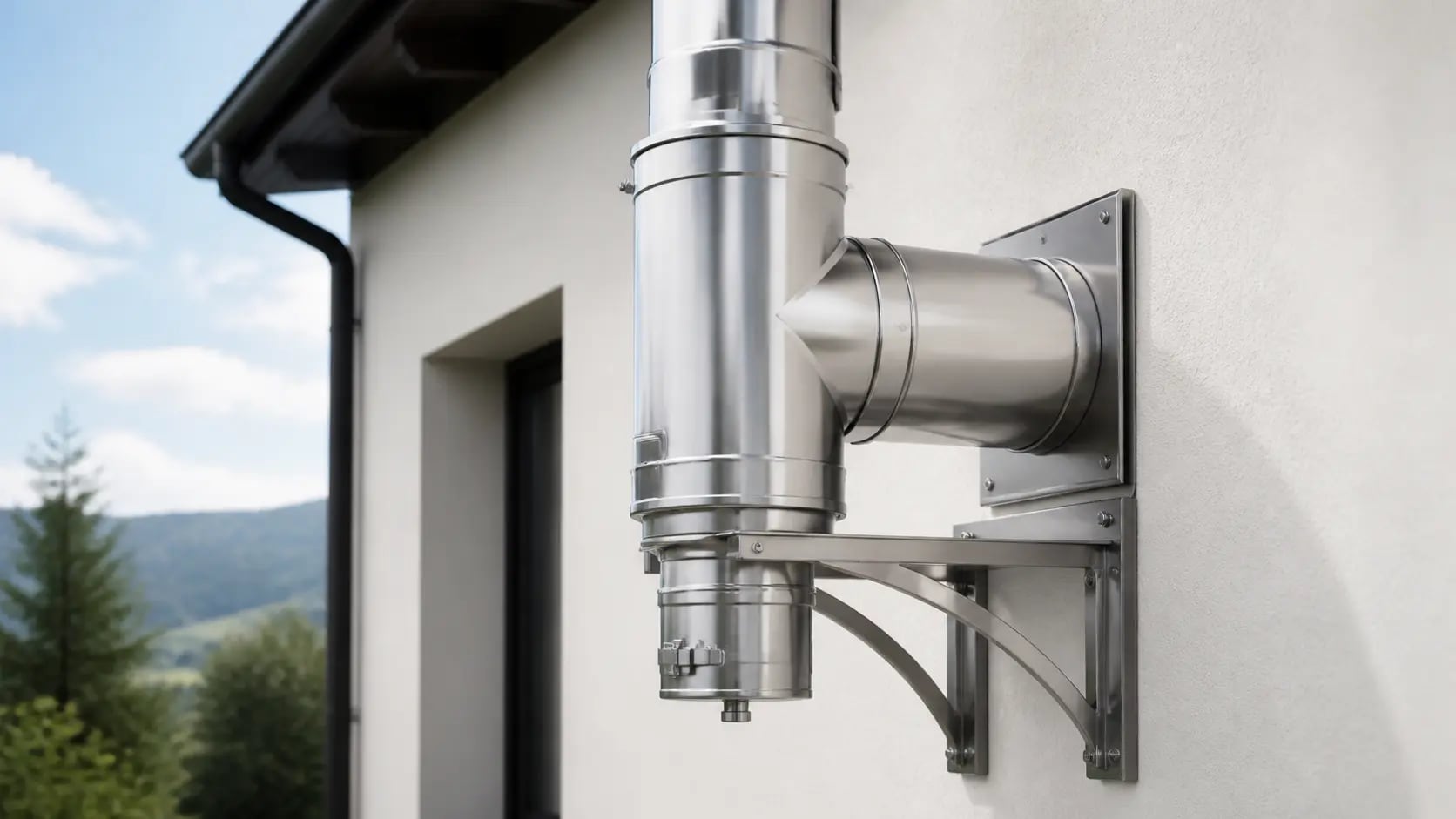

Внешний вид на рендере служит ориентиром. Реальный тройник, способ сборки и комплект нижней части нужно сверять с техническим каталогом производителя и доступными SKU выбранной линейки.
Опора и крепление узла
Наружный тройник и вертикальная трасса передают нагрузку на опорные элементы. Тип консоли, её количество, крепёж к стене и допустимые интервалы нельзя назначать только по общей картинке: они зависят от системы, высоты, фасада, нагрузок и основания.
В конфигураторе опора тройника должна быть отдельной позицией, а крепления вертикального участка — рассчитываться по подтверждённым правилам выбранной системы. Если основание неизвестно, результат помечается для проверки, а не выдаётся как окончательный.
Как проверить смету с тройником
На схеме должны совпадать горизонтальный проход, тройник, нижний узел, опора и количество вертикальных труб из сметы. Рядом с каждой группой элементов полезно показывать назначение: подключение, обслуживание, несущая опора или фиксация трассы.
Если тройник есть на схеме, но отсутствует в спецификации, либо наоборот, расчёт нельзя считать согласованным. Такая проверка особенно важна при автоматическом подборе по параметрам.
