Сценарий: прямой маршрут
Дымоход через кровлю: как рассчитать прямой вертикальный маршрут

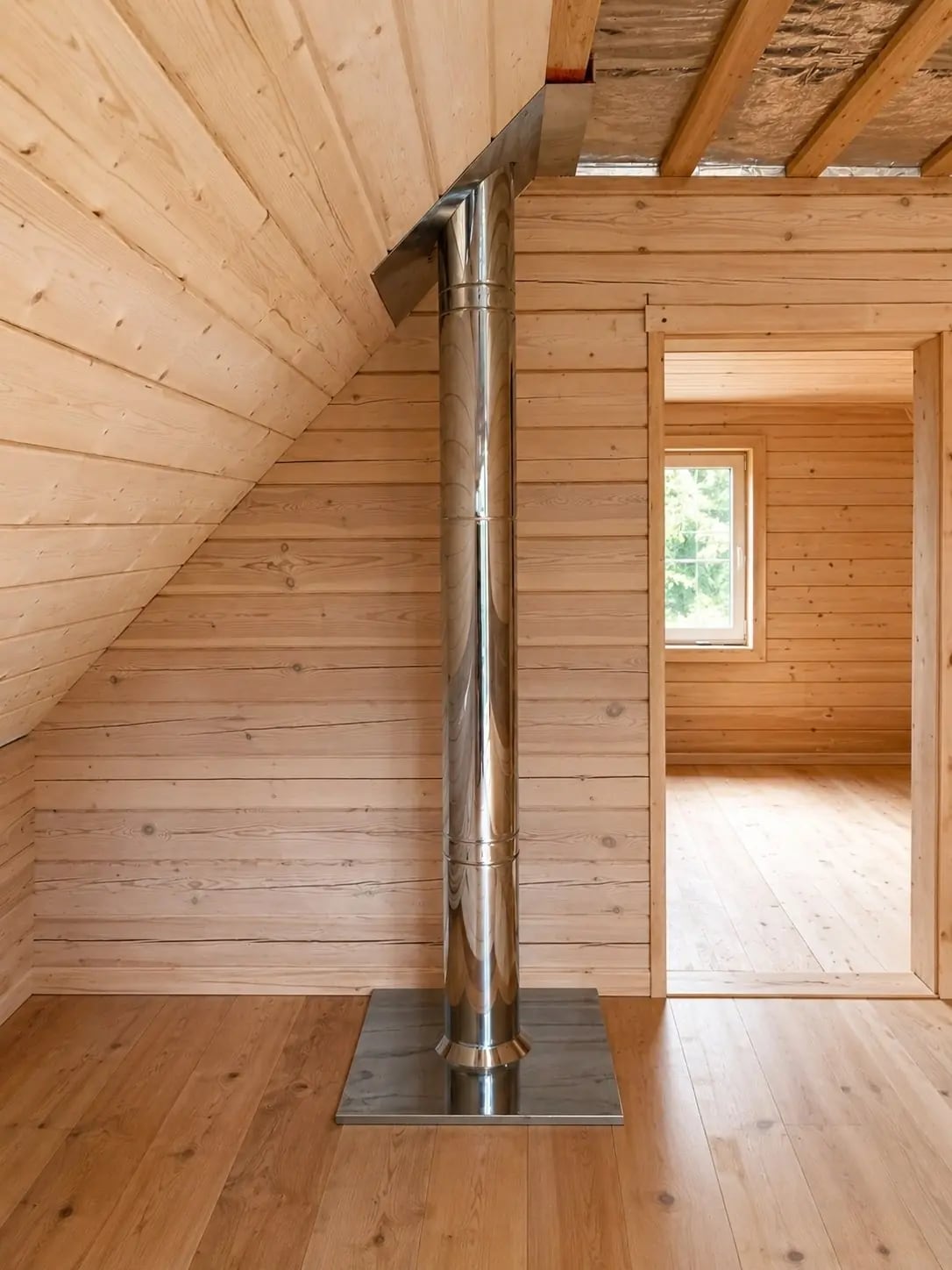

Прямая трасса выглядит проще фасадной, но в расчёте нужно отдельно описать помещение, каждое перекрытие, чердак и кровлю. Общая высота сама по себе не показывает, где находятся соединения и проходные узлы.
Рассчитать свой комплект
Короткий ответ
С чего начать

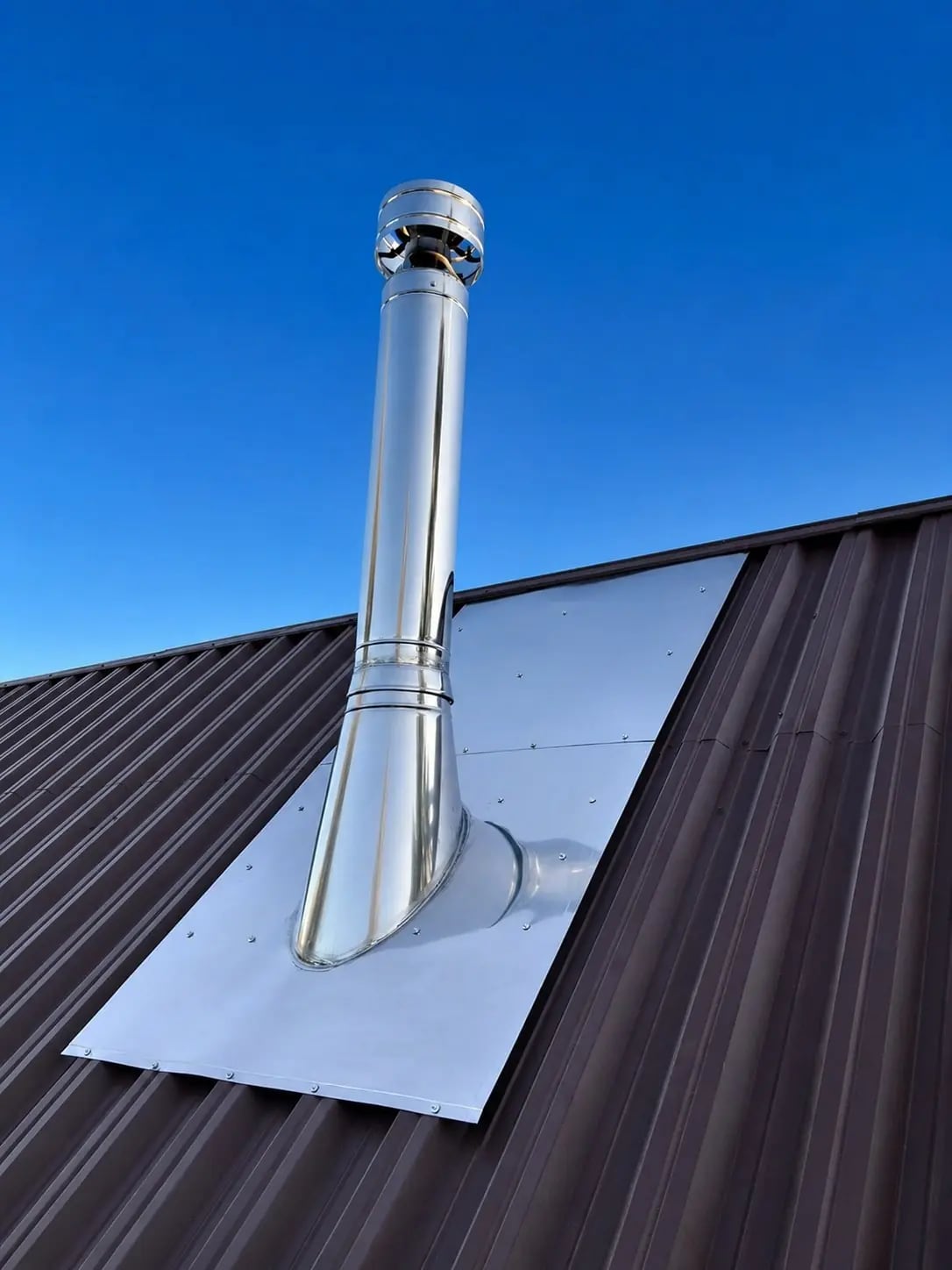

Измеряйте маршрут послойно: от патрубка до потолка, толщину перекрытия, высоту следующего объёма, конструкцию кровли и положение относительно конька. Конфигуратор превратит эти отметки в схему и предварительный перечень элементов.
Что подготовить для расчёта
- модель отопителя, диаметр, высота и направление патрубка;
- расстояние от оси патрубка до потолка;
- толщина и состав каждого перекрытия;
- высота жилого этажа или холодного чердака;
- тип, угол и толщина кровельного пирога;
- расстояние до конька и разница высот с ним.
Почему маршрут считают по уровням
Если ввести только пять метров общей высоты, невозможно понять, какая часть находится в помещении, где начинается чердак и на какой отметке труба проходит кровлю. Для спецификации важны границы зон, потому что именно в них появляются переходные и проходные элементы.
На схеме конфигуратора трубы должны отображаться в количестве и длинах, соответствующих смете. Кровля при этом является не отдельными «пятью метрами», а строительной границей на фактической отметке маршрута.
Какие ошибки предотвращают точные замеры
Послойные размеры помогают заранее увидеть несовпадение оси патрубка с безопасным местом прохода, наличие балок или стропил на маршруте и необходимость уточнения компоновки. Если препятствие обнаруживается только на монтаже, предварительный комплект может потребовать пересмотра.
Поэтому к цифрам полезно приложить фотографии потолка, чердака и кровли, а также простой план с направлением ската и положением конька. Неизвестные значения лучше отметить как неизвестные, чем заменять предположениями.
Что означает предварительный результат
Конфигуратор подбирает состав по введённым параметрам и доступным товарным вариантам: длины модулей, соединительные и проходные элементы, крепления и завершение. Это позволяет оценить структуру комплекта и подготовить предметный вопрос специалисту.
Финальная высота над кровлей, конструкция прохода и крепление определяются не иллюстрацией статьи, а действующими требованиями, паспортом отопителя, документацией дымоходной системы и особенностями здания.
Проверяемая основа
Источники
- СП 7.13130.2013 на сайте МЧС России
Базовый свод правил по требованиям пожарной безопасности для отопления, вентиляции и кондиционирования.
- Постановление Правительства РФ № 1479
Официальная публикация Правил противопожарного режима в Российской Федерации.
- Техническая поддержка производителя «Вулкан»
Каталоги, инструкции и схемы конкретной модульной системы дымоходов.
- Пример инструкции по проходу через кровлю «Вулкан»
Пример последовательности узлов в конкретной системе производителя; не универсальная монтажная инструкция.
